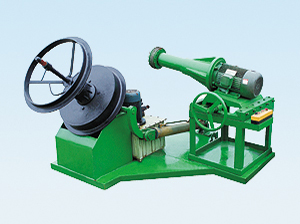

本工程胎磨胎機是專門為25″、33″的輪胎設計制造的，如18.00-25、23.5-25、21.00-33。它由四部分組成：輪胎的擺動系統（即液控）、輪胎的旋轉系統、磨胎主電機的前后運行系統、電氣控制系統。

（1）輪胎的擺動系統（即液控）：本機為輪胎的擺動專門設計了液壓站，液壓油缸，該設備油缸缸徑大、行程長，行程400-450mm，油泵電機的功率是1.5KW，轉數是1500轉/分，立式電機，在液壓站控制下使液壓油缸前進或后退。協同輪胎的旋轉系統完成輪胎的上下擺動（即臥式輪胎胎肩上半部及胎頂上半部分的打磨）。

（2）輪胎旋轉系統：25″、33″輪胎配制了旋轉系統，它由功率為0.75KW擺線減速機，鏈輪、鏈條組成旋轉系統，轉數為15轉/分，旋轉方向為順時針旋轉。該機25″、33″的輪胎配制了相應的胎口壓盤，同時用中心螺母緊固，以帶動輪胎旋轉。

（3）磨胎主電機前后動行系統：本系統由0.75KW，轉數為1500轉/分的擺線減速機通過鏈輪、鏈條絲杠帶動上滑板進行前進或后退，完成輪胎上胎肩及上胎頂的打磨。25″、33″的輪胎與磨胎主電機磨頭的距離同人工調節，調節至合適的距離后人工緊固，磨胎主電機功率為11KW，轉數1490轉/分，磨頭由100型磨片組成。七片成圓，磨頭直徑250mm，磨頭轉動方向以打磨膠絲向下方向為準。

（4）電氣控制系統：它是整個磨胎機的控制中心，通過面板上的按鈕及開關指示完成整個打磨過程，從人工緊固中心壓盤開始，輪胎的擺動、旋轉打磨主電機的進退，打磨主電機的啟動，液控站的啟動，油缸的前進和后退，均由它控制。
